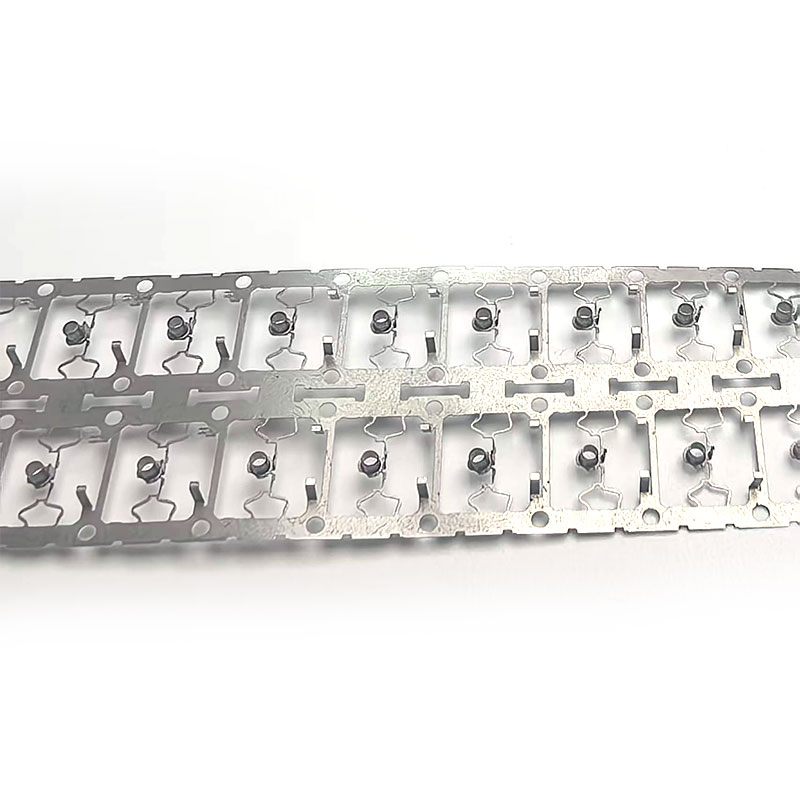

Elektroniske presisjonsstemplingsdelerer avgjørende for å produsere kompakte, ledende og svært nøyaktige komponenter som brukes i kontakter, sensorer, bilelektronikk og kommunikasjonsenheter.Qirenkombinerer presisjonsstempling med EDM-teknologi for å produsere komplekse metallkomponenter med dimensjonelle toleranser ned til ±0,005 mm, og støtter både prototypeutvikling og høyvolumproduksjon.
Ettersom elektroniske produkter blir mindre, tynnere og mer integrerte, trenger produsenter metallkomponenter som kan opprettholde tette dimensjoner samtidig som de leverer stabil ledningsevne, mekanisk styrke og pålitelig monteringsytelse. Elektronisk presisjonsstempling gir en effektiv måte å danne terminaler, kontaktkomponenter, skjermingsdeler, fjærelementer og andre intrikate metallstrukturer på i produksjonsskala. Ved å kombinere EDM-formproduksjon, presisjonsstempling, intelligent inspeksjon og prosesskontroll, tilbyr Qiren skreddersydde løsninger for elektronikk, bilelektronikk, medisinsk utstyr og kommunikasjonsapplikasjoner. Dens rapporterte ±0,005 mm dimensjonstoleranseevne, materialtilpasningsevne og overflatekvalitetskontroll gjør presisjonsstempling egnet for krevende elektroniske komponentapplikasjoner.
Innholdsfortegnelse
- Hvorfor er elektroniske presisjonsstemplingsdeler viktige?
- Hva er de viktigste fordelene?
- Hvilke materialer kan brukes?
- Hvordan produseres presisjonsstemplingsdeler?
- Hvor brukes de?
- Hvordan bør kjøpere velge en leverandør av presisjonsstempling?
- Ofte stilte spørsmål
- Konklusjon
Hvorfor er elektroniske presisjonsstemplingsdeler viktige?
Moderne elektroniske produkter er i økende grad avhengig av miniatyrmetallkomponenter. En koblingsterminal, skjermingselement, kontaktfjær, batterikomponent eller ledende støtte kan være bare en brøkdel av størrelsen på en konvensjonell mekanisk komponent, men det kan direkte påvirke ytelsen til hele produktet.
Dette er grunnen til at presisjonsstempling er mer enn bare å kutte og forme metallplater. Produksjonsprosessen må kontrollere dimensjonsnøyaktighet, materialdeformasjon, grader, overflatekvalitet og repeterbarhet. For elektroniske applikasjoner kan selv et lite dimensjonsavvik påvirke kontakttrykk, innsettingskraft, elektrisk ledningsevne, monteringsjustering eller produktets levetid.
I følge Qirens produktinformasjon, kombinerer stemplingsoperasjonen EDM-formbehandling med presisjonsstempling og inspeksjonsteknologier. Selskapet opplyser at prosessen kan oppnå toleranser så tette som ±0,005 mm for passende bruksområder, inkludert kompleksformede deler, mikrohullskomponenter og ultratynne materialer under 0,1 mm.
Denne kombinasjonen gjør presisjonsstempling spesielt verdifull når produsenter trenger repeterbare komponenter i store mengder uten å ofre dimensjonskonsistens.
Hva er de viktigste fordelene med elektroniske presisjonsstemplingsdeler?
1. Høy dimensjonsnøyaktighet
Elektroniske presisjonskomponenter krever ofte tett kontrollerte dimensjoner for å passe til miniatyrenheter. Avansert formdesign, EDM-bearbeiding og kontrollerte stemplingsparametere kan redusere dimensjonsvariasjon og forbedre del-til-del-konsistens.
For koblingsterminaler og andre ledende komponenter påvirker dimensjonsnøyaktigheten direkte sammenkoblingsytelsen. Konsekvent geometri hjelper produsenter med å opprettholde forutsigbar innsettingskraft, kontaktposisjonering og monteringskompatibilitet.
2. Komplisert geometri evne
Tradisjonelle stemplingsprosesser kan møte begrensninger når komponenter inneholder dype riller, skarpe hjørner, avtrappede hull, smale seksjoner eller andre intrikate funksjoner. EDM-assistert verktøy kan bidra til å skape mer sofistikerte formstrukturer for disse krevende geometriene.
- Mikrohull og smale spor
- Avtrappede og innfelte konstruksjoner
- Fine kontaktflater
- Funksjoner med skarpe vinkler
- Ultratynne metallkomponenter
- Små fjærer og ledende strukturer
3. Effektiv masseproduksjon
Når stanseformen er utviklet og validert, kan prosessen produsere store mengder konsistente deler med relativt korte syklustider. Dette gjør presisjonsstempling spesielt attraktiv for elektronikkprodusenter med stabile produksjonsvolum.
4. Bedre overflatekvalitet
Overflatetilstanden er kritisk for elektriske og mekaniske komponenter. For store grader, riper, deformasjoner eller ru overflater kan skape monteringsproblemer eller negativt påvirke ledningsevnen og slitestyrken.
Qiren beskriver bruken av berøringsfri EDM-behandling og speilbehandlingsteknologi for krevende bruksområder, med rapportert overflateruhet under Ra0,2 μm under gjeldende prosessforhold.
Hvilke materialer kan brukes?
Materialvalg bør være basert på ledningsevne, styrke, korrosjonsmotstand, hardhet, fjæregenskaper, formingsadferd, driftstemperatur og endelige krav til påføring.
| Materialtype | Typiske egenskaper | Potensielle bruksområder |
|---|---|---|
| Kobberlegeringer | God elektrisk ledningsevne og formbarhet | Terminaler, kontakter, ledende komponenter |
| Rustfritt stål | Styrke, korrosjonsbestandighet, holdbarhet | Elektroniske hus, fjærer, strukturelle komponenter |
| Titanium | Høyt styrke-til-vekt-forhold og korrosjonsbestandighet | Spesialiserte elektroniske og medisinske komponenter |
| Legeringer med høy hardhet | Slitasjemotstand og mekanisk stabilitet | Krevende presisjonskomponenter og verktøyrelaterte deler |
Å velge riktig materiale påvirker også levetiden og produksjonskostnadene. Materialer med høy hardhet eller seighet kan kreve spesialiserte verktøy- og maskineringsstrategier, noe som gjør ingeniøranalyse viktig før masseproduksjon.
Hvordan produseres presisjonsstemplingsdeler?
Et pålitelig presisjonsstemplingsprosjekt begynner normalt lenge før første produksjonskjøring. Komponenttegning, materialspesifikasjon, toleransekrav, overflatefinish, årlig volum og bruksmiljø bør alle gjennomgås i løpet av prosjekteringsfasen.
Trinn 1: Produkt- og tegningsanalyse
Ingeniører evaluerer geometri, toleranser, materialtykkelse, formingsretning, kritiske dimensjoner og potensielle produksjonsrisikoer. Tidlig designanalyse kan bidra til å identifisere funksjoner som kan skape deformasjoner, sprekker, for store grader eller vanskelig vedlikehold av verktøyet.
Trinn 2: Precision Die Design
Stemplingsformen bestemmer hvor nøyaktig den endelige komponenten kan formes. For komplekse elektroniske deler kan EDM-bearbeiding brukes til å lage fine strukturer og høypresisjonsdysefunksjoner.
Trinn 3: Materialforberedelse
Den valgte metallstrimmelen eller -platen må oppfylle nødvendig tykkelse, mekaniske egenskaper og overflatetilstand. Materialkonsistens er spesielt viktig når ekstremt trange toleranser er involvert.
Trinn 4: Stempling og forming
Under produksjonen går materialet gjennom kontrollerte stemplingsoperasjoner for å oppnå kutting, bøying, stansing, forming eller progressive egenskaper. Stabile prosessparametere bidrar til å opprettholde repeterbarhet gjennom hele produksjonspartiet.
Trinn 5: Dimensjons- og overflateinspeksjon
Inspeksjon verifiserer kritiske dimensjoner og oppdager potensielle defekter. Qiren rapporterer å bruke tredimensjonalt måleutstyr, optisk inspeksjonsutstyr og hardhetstesting som en del av kvalitetskontrollprosessen. Batchkvalitetsrapporter kan også støtte produksjonssporbarhet og kundeaksept.
Hvor brukes de?
Elektroniske presisjonsstemplingskomponenter brukes på tvers av flere bransjer fordi de kan kombinere små dimensjoner med høy repeterbarhet og funksjonell pålitelighet.
Forbrukerelektronikk
Smarttelefoner, bærbare datamaskiner, bærbare enheter og andre kompakte produkter krever miniatyrmetallkomponenter som passer nøyaktig inn i begrensede interne rom. Applikasjoner kan inkludere SIM-kortholdere, Type-C-grensesnittkomponenter, kontaktterminaler og FPC-relaterte metallstrukturer.
Bilelektronikk
Den økende bruken av elektroniske kontrollsystemer og elektriske kjøretøy har økt etterspørselen etter presisjonsledende og mekaniske komponenter. Potensielle bruksområder inkluderer batterirelaterte komponenter, reléfjærer, terminaler, sensorkomponenter og elektriske tilkoblingssystemer.
Medisinsk utstyr
Medisinsk utstyr kan kreve miniatyrkomponenter med kontrollerte dimensjoner og pålitelig overflatekvalitet. Presisjonsstemplede metalldeler kan brukes i mikroinstrumentkomponenter, enhetshus og andre spesialiserte sammenstillinger der dimensjonskonsistens er avgjørende.
Kommunikasjonsutstyr
Kommunikasjonsenheter og elektroniske enheter med høy tetthet er avhengige av nøyaktige kontakter og ledende komponenter. Presisjonsstempling kan støtte produksjonen av kompakte kontaktstrukturer som krever konsistent geometri ved gjentatt montering.
Hvordan bør kjøpere velge en leverandør av presisjonsstempling?
Å velge riktig leverandør er ikke bare et spørsmål om å sammenligne enhetspriser. For elektroniske presisjonskomponenter kan verktøykapasitet, inspeksjonssystemer, materialerfaring, ingeniørstøtte og produksjonsskalerbarhet ha større innvirkning på den totale prosjektkostnaden.
Før du legger inn en bestilling, bør kjøpere vurdere følgende punkter:
- Dimensjonsevne:Bekreft om leverandøren konsekvent kan oppfylle de nødvendige toleransene.
- Verktøyekspertise:Gjennomgå leverandørens dysedesign, EDM, vedlikehold og optimaliseringsmuligheter.
- Materialerfaring:Sørg for at produsenten forstår valgt kobberlegering, rustfritt stål, titan eller annet materiale.
- Inspeksjonsevne:Sjekk om kritiske dimensjoner kan måles ved hjelp av passende CMM, optisk eller annet inspeksjonsutstyr.
- Produksjonsskalerbarhet:Sørg for at leverandøren kan gå fra prototype- eller prøvepartier til stabil masseproduksjon.
- Kvalitetsdokumentasjon:Be om inspeksjonsrapporter og klart definerte akseptkriterier.
- Ingeniørkommunikasjon:Et responsivt teknisk team kan redusere unødvendige verktøyrevisjoner og produksjonsforsinkelser.
Qiren uttaler at stemplingsoperasjonen støtter både prøveproduksjon i små partier og produksjon i større skala. Produksjonsinformasjonen fremhever også et 3000 kvadratmeter stort anlegg, mer enn 50 ansatte og et FoU-team som representerer omtrent 15 % av arbeidsstyrken. Selskapet rapporterer eksport til mer enn 20 land og regioner.
Ofte stilte spørsmål
Hva er elektroniske presisjonsstemplingsdeler?
Elektroniske presisjonsstemplingsdeler er nøyaktig utformede metallkomponenter produsert gjennom presisjonsstemplingsprosesser for elektroniske og elektromekaniske applikasjoner. De kan inkludere terminaler, kontakter, fjærer, skjermingskomponenter, ledende støtter og andre miniatyrdeler.
Hvilken toleranse kan presisjonsstempling oppnå?
Den oppnåelige toleransen avhenger av materiale, geometri, tykkelse, verktøydesign og produksjonsforhold. Qiren rapporterer dimensjonstoleranser ned til ±0,005 mm for passende presisjonsstempling. Faktiske toleranser bør bekreftes mot den spesifikke deltegningen.
Kan komplekse elektroniske komponenter tilpasses?
Ja. Tilpasset presisjonsstempling kan utvikles rundt kundetegninger, 3D-modeller, materialspesifikasjoner, dimensjoner, toleranser, overflatekrav og produksjonsvolumer. EDM-assistert dyseproduksjon er spesielt nyttig for intrikate strukturer som er vanskelige å produsere med konvensjonell verktøy.
Hvilke bransjer bruker elektroniske presisjonskomponenter?
Viktige bruksområder inkluderer forbrukerelektronikk, bilelektronikk, medisinsk utstyr, kommunikasjonsutstyr, smarthusprodukter og andre presisjonselektronikk.
Hvordan kan jeg be om et tilbud?
Å gi en 2D-tegning eller 3D CAD-fil, materialinformasjon, årlig mengde, kritiske toleranser, krav til overflatebehandling og forventet leveringsplan kan hjelpe en produsent med å evaluere prosjektet og utarbeide et mer nøyaktig tilbud.
Konklusjon
Ettersom elektroniske enheter fortsetter å bli mindre og mer sofistikerte, blir produksjonsnøyaktighet stadig viktigere. Elektronisk presisjonsstempling gir en praktisk kombinasjon av dimensjonskonsistens, kompleksformingsevne, materialfleksibilitet, overflatekvalitet og skalerbar produksjon. Med EDM-assistert verktøy, kontrollert stempling og systematisk inspeksjon, kan produsenter produsere miniatyrmetallkomponenter som oppfyller krevende elektroniske monteringskrav.
Qiren kombinerer presisjonsformteknikk, EDM-behandling, stempling og inspeksjonsevner for å støtte tilpassede elektroniske komponentprosjekter fra verktøyutvikling til produksjon. Hvis du kjøper metallkomponenter med høy nøyaktighet for kontakter, bilelektronikk, medisinsk utstyr, kommunikasjonsutstyr eller andre presisjonsenheter,kontakt ossfor å diskutere dine tegninger, materialer, toleranser, produksjonsvolum og tilpassede stemplingskrav.
